Sieci teleinformatyczne i okablowanie strukturalne
Projektujemy i wykonujemy sieci teleinformatyczne oraz okablowanie strukturalne Cat.6A i Cat.7 w biurowcach, halach produkcyjnych, magazynach i centrach handlowych. Pomiary, certyfikacja, dokumentacja powykonawcza i opieka serwisowa od Elinteh po oddaniu obiektu do użytku.
Czym jest sieć teleinformatyczna?
Sieć teleinformatyczna (sieć LAN) to fundament infrastruktury IT każdego nowoczesnego obiektu. Łączy stanowiska pracy, drukarki, telefony VoIP, kamery monitoringu CCTV, czytniki kontroli dostępu, serwery i urządzenia IoT w jeden spójny ekosystem. Bez stabilnej sieci nie pracuje praktycznie żadna część biznesu.

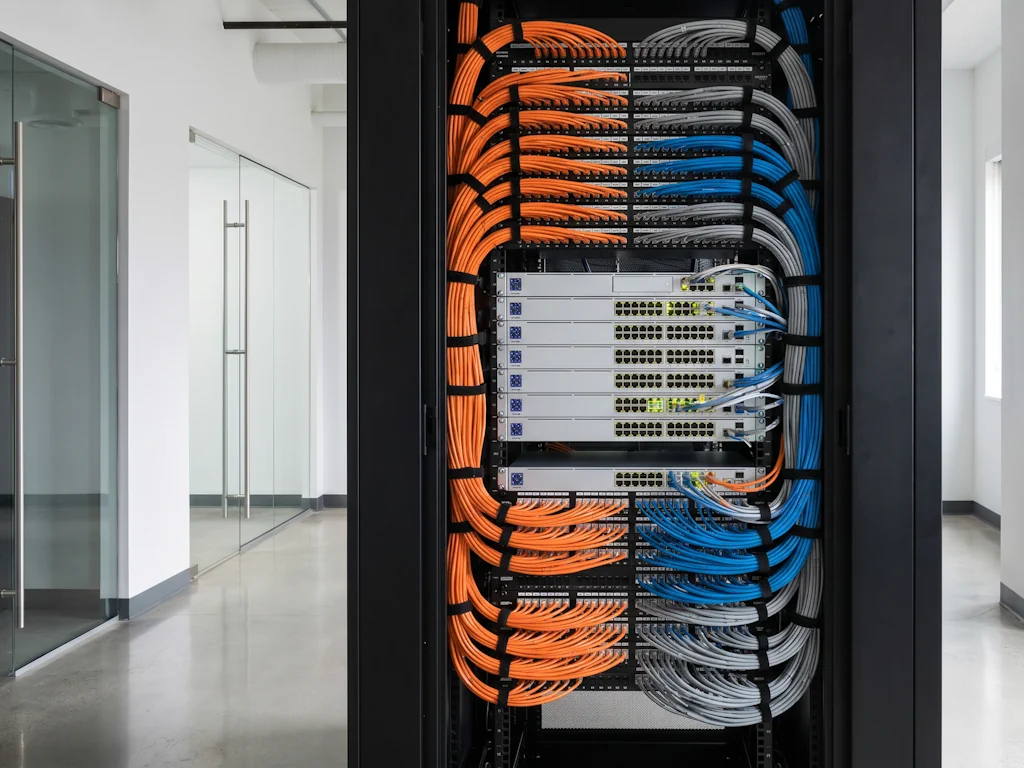

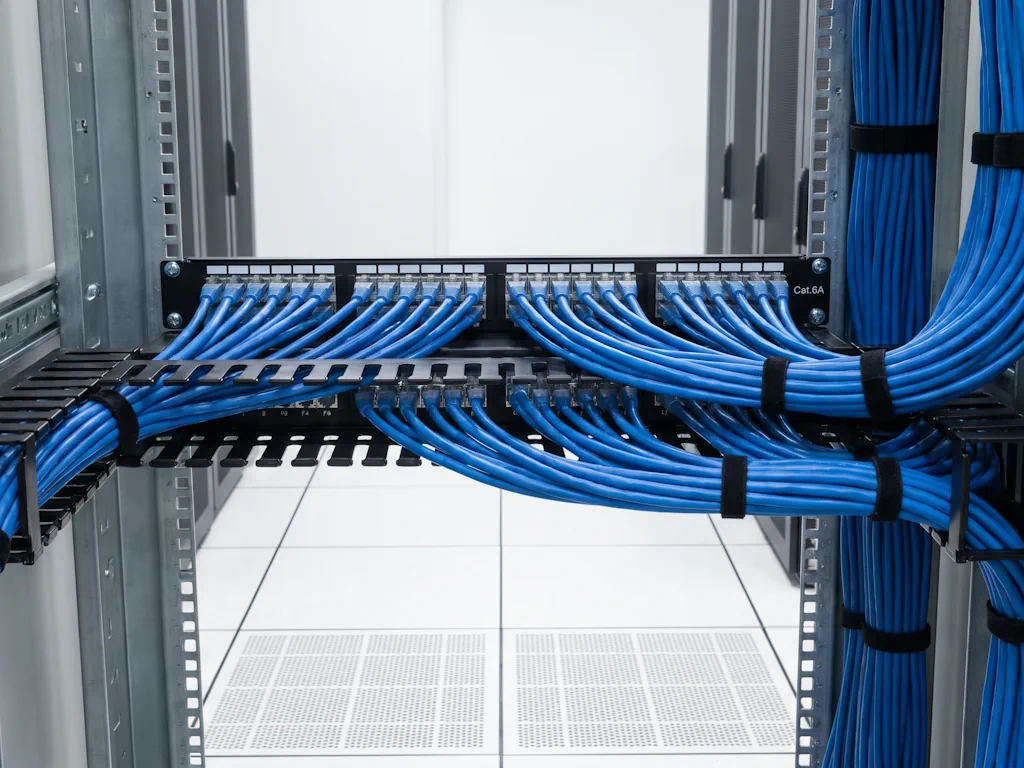

Współczesna sieć to znacznie więcej niż zwykłe kable komputerowe. To okablowanie strukturalne miedziane (Cat.5e, Cat.6, Cat.6A, Cat.7), połączenia światłowodowe między piętrami i budynkami, szafy rack z patch panelami, switche zarządzalne PoE/PoE+, punkty dostępowe WiFi 6, urządzenia brzegowe i zasilacze UPS. Wszystko to musi pracować razem przez 10-20 lat, znosić zmiany w obiekcie i obsługiwać urządzenia, których jeszcze nie ma na rynku.
W ELINTEH realizujemy sieci teleinformatyczne zgodnie z normami PN-EN 50173 oraz ISO/IEC 11801. Każdą instalację kończymy pomiarami i certyfikacją wykonaną miernikami klasy Fluke DSX. Klient otrzymuje raport z każdego toru, gwarancję producenta na komponenty i dokumentację powykonawczą, która pomoże w przyszłej rozbudowie.
Z czego składa się sieć strukturalna?
Każde okablowanie strukturalne opiera się na czterech filarach. Razem tworzą system, który jest niezależny od konkretnego producenta sprzętu i pozwala wymieniać urządzenia bez przebudowy infrastruktury.
Gdzie sprawdza się sieć strukturalna?
Sieć teleinformatyczna jest dziś standardem w każdym obiekcie komercyjnym. Skala instalacji różni się jednak diametralnie: w małym biurze na 20 osób wystarczą 2 szafy rack i 60 punktów abonenckich, w centrum logistycznym mogą to być setki punktów PoE pod kamery i czytniki. Najczęściej realizujemy sieci LAN w:
- biurowcach i siedzibach firm (sieć abonencka, telefonia VoIP, WiFi gościnne)
- halach produkcyjnych i zakładach przemysłowych (sieci OT, panele HMI, terminale magazynowe)
- magazynach wysokiego składowania (skanery WiFi, terminale RF, pick-by-light)
- centrach handlowych i sklepach (kasy, BMS, monitoring, WiFi gości)
- obiektach hotelarskich (telefony pokojowe, IPTV, WiFi gości w każdym pokoju)
- placówkach edukacyjnych i obiektach służby zdrowia
- centrach danych i serwerowniach z wymogami redundancji
- obiektach infrastrukturalnych (dworce, terminale, parkingi automatyczne)
W każdym przypadku wybór kategorii okablowania, klasy ekranowania (UTP, FTP, SFTP) i topologii sieci wynika z analizy potrzeb obiektu. Sieć w biurze inżynierskim z dużą ilością transmisji wideo wygląda inaczej niż sieć w hali produkcyjnej z zakłóceniami elektromagnetycznymi - i nie ma sensu przepłacać za rozwiązanie nadmiarowe ani oszczędzać na warstwie, która zostanie z firmą na 15 lat.
Jak realizujemy okablowanie strukturalne?
Projekt sieci LAN
Pracę zaczynamy od analizy potrzeb: liczba użytkowników, lokalizacje gniazd, planowane urządzenia (komputery, telefony VoIP, kamery PoE, punkty dostępowe, drukarki sieciowe). Na tej podstawie projektujemy topologię sieci, wybieramy kategorię okablowania, lokalizujemy szafy rack i wymiarujemy infrastrukturę z zapasem 30-40% na przyszłą rozbudowę.
Montaż okablowania
Układamy okablowanie poziome od szafy rack do gniazd abonenckich w korytach kablowych, sufitach podwieszanych lub natynkowo. Stosujemy komponenty jednego systemu (kable, gniazda, patch panele, krosówki) - to warunek uzyskania gwarancji producenta. Wykonujemy także pion teletechniczny i połączenia światłowodowe między szafami.
Pomiary, certyfikacja i serwis
Każdy tor mierzymy miernikiem Fluke DSX, zapisując parametry zgodnie z wymaganiami normy. Generujemy certyfikat instalacji, który jest podstawą do uruchomienia gwarancji producenta okablowania (zwykle 25 lat). Po oddaniu obiektu zapewniamy opiekę serwisową: rozbudowę sieci, wymianę uszkodzonych torów, dodawanie nowych punktów abonenckich.
Sieć LAN to podstawa instalacji teletechnicznych

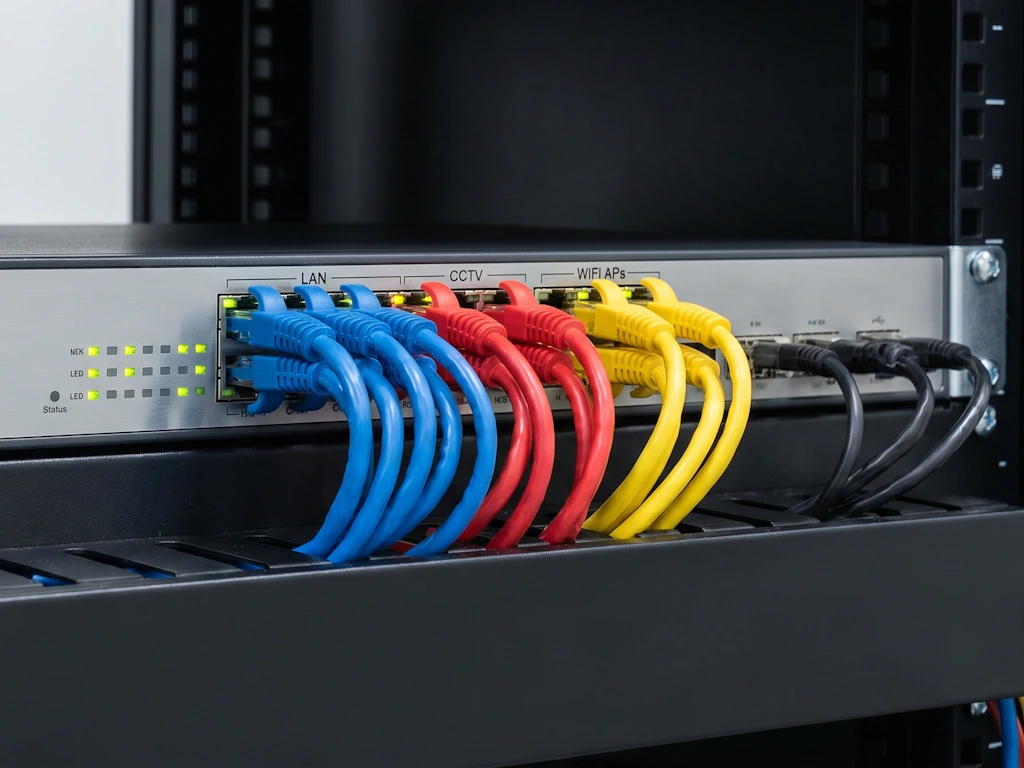

Współczesna sieć strukturalna nie obsługuje już tylko komputerów. Pracują na niej także inne instalacje słaboprądowe: kamery monitoringu CCTV (zasilane PoE+ przez switche zarządzalne), czytniki kontroli dostępu, telefony VoIP, panele BMS, czujniki IoT, terminale magazynowe i punkty dostępowe WiFi. Wymagania każdej z tych grup są inne i muszą być uwzględnione na etapie projektu sieci, a nie po jej oddaniu.
Praktyczne przykłady projektowych decyzji: kamera CCTV 4K z analityką wymaga 100-200 Mb/s pasma ciągłego i zasilania PoE+ 30 W. Czytnik biometryczny z trybem online potrzebuje stabilnej sesji TCP do serwera kontroli dostępu. Telefon VoIP wymaga niskiego opóźnienia i jakości QoS. Punkt dostępowy WiFi 6 potrzebuje portu uplink 2,5 GbE. Te wszystkie scenariusze projektujemy razem.
W ELINTEH realizujemy sieć LAN w jednym projekcie z innymi instalacjami teletechnicznymi. Klient otrzymuje spójną infrastrukturę - jeden wykonawca, jedna dokumentacja, jedno krzywizny okablowania na trasie kabli i brak konfliktów na styku branż. To znacznie tańsze i szybsze niż zlecanie sieci jednej firmie a CCTV/SKD drugiej.
Dlaczego sieć teleinformatyczną warto powierzyć Elinteh?
Doświadczenie w obiektach komercyjnych
Realizujemy sieci LAN od kilkudziesięciu punktów abonenckich w biurze po setki torów w centrach logistycznych i kompleksach biurowych. Pracujemy w obiektach z trudną adaptacją, gdzie trzeba dopasować trasy kablowe do istniejących stropów, sufitów podwieszanych i podłóg technicznych.
Pomiary Fluke i gwarancja producenta
Każdy tor mierzymy miernikiem klasy Fluke DSX i wystawiamy certyfikat zgodny z PN-EN 50173. To podstawa do uruchomienia 25-letniej gwarancji producenta okablowania na konkretną instalację - dokumentu, który ma wartość przy każdej rozbudowie i sprzedaży obiektu.
Integracja z innymi instalacjami
Realizujemy sieć LAN razem z CCTV, kontrolą dostępu i światłowodami w jednym projekcie. Inwestor otrzymuje spójną infrastrukturę słaboprądową zamiast czterech osobnych instalacji od różnych wykonawców.
Serwis i rozbudowa
Po oddaniu obiektu jesteśmy w stałym kontakcie - dorabianie nowych punktów abonenckich, wymiana uszkodzonych torów, rozbudowa sieci o kolejne piętro czy budynek. Opieka serwisowa obejmuje też pomiary kontrolne po dłuższym użytkowaniu sieci.
Najczęściej zadawane pytania o sieci LAN
Cat.6 czy Cat.6A - co wybrać dla biurowca?
Cat.6 obsługuje 1 Gb/s na pełnym dystansie 100 m i 10 Gb/s tylko do 55 m. Cat.6A daje pewne 10 Gb/s na pełnym dystansie. W nowych biurowcach standardem jest dziś Cat.6A - daje zapas na 10-15 lat naprzód i obsługuje urządzenia PoE++ (do 90 W). Cat.6 jest sensowną oszczędnością tylko w niewielkich obiektach z krótkimi trasami i bez planów rozbudowy.
Czy okablowanie strukturalne wymaga certyfikacji?
Formalnego obowiązku prawnego nie ma, ale producent okablowania uzależnia 25-letnią gwarancję od pomiarów wykonanych miernikami klasy Fluke DSX i certyfikatu instalacji. Bez tego dokumentu klient ma tylko 2-letnią gwarancję sklepową na komponenty. Certyfikacja to też podstawa odbioru technicznego w większości obiektów komercyjnych.
Czy łączycie sieć miedzianą i światłowodową?
Tak, to standard. Pion teletechniczny i połączenia między budynkami wykonujemy światłowodem (jednomodowym lub wielomodowym OM3/OM4), a okablowanie poziome do gniazd abonenckich miedzianą skrętką. W szafach rack stosujemy moduły SFP/SFP+ do konwersji sygnałów. Dobierzemy też ilość włókien światłowodowych z zapasem na przyszłość.
Jakie systemy okablowania montujecie?
Pracujemy z renomowanymi producentami systemów okablowania: Panduit, R&M, Molex, Schrack Technik, Legrand, CommScope oraz Belden. Switche, routery i punkty dostępowe dobieramy do potrzeb projektu - najczęściej Cisco, HP Aruba, Ubiquiti, MikroTik i Cisco Meraki.
Planujesz budowę sieci LAN w swoim obiekcie?
Skontaktuj się z nami. Po krótkiej rozmowie i analizie projektu obiektu przygotujemy ofertę okablowania strukturalnego dopasowaną do potrzeb Twojej firmy. Działamy w całej Polsce.
