Czym są instalacje światłowodowe?
Światłowód to medium transmisyjne, w którym sygnał wędruje jako impuls świetlny w cienkim włóknie szklanym o średnicy ułamków milimetra. W odróżnieniu od skrętki miedzianej światłowód nie ulega zakłóceniom elektromagnetycznym, pokonuje znacznie większe odległości (do kilkudziesięciu kilometrów dla jednomodu) i oferuje pasmo liczone w setkach gigabitów na sekundę. To właśnie dlatego jest dziś podstawą szkieletów sieci teleinformatycznych, infrastruktury operatorów telekomunikacyjnych i komunikacji między centrami danych.
Instalacja światłowodowa to znacznie więcej niż zwykłe zagnieżdżenie odpowiedniego kabla. To przede wszystkim dobór typu włókna do zastosowania (jednomod OS2 lub wielomod OM3/OM4/OM5), wybór konstrukcji kabla zewnętrznego lub wewnętrznego, ułożenie trasy z odpowiednimi promieniami gięcia, profesjonalne spawanie końcówek, montaż przełącznic i moduły zakończeniowe (mufy, kasety spawalnicze, pigtaile). Każdy z tych elementów ma wpływ na końcowe parametry tłumienia toru.
W ELINTEH wykonujemy instalacje światłowodowe zgodnie z normami PN-EN 50173 oraz ITU-T G.652/G.657. Każdy spawany tor mierzymy reflektometrem OTDR i miernikiem mocy optycznej, generując certyfikat zgodności z wymaganiami klienta i deklaracją producenta okablowania.
Z czego składa się instalacja światłowodowa?
Każdy tor światłowodowy to połączenie kilku elementów, w którym jakość najsłabszego decyduje o całkowitym tłumieniu transmisji.
Gdzie sprawdza się instalacja światłowodowa?
Światłowód jest dziś standardem wszędzie tam, gdzie potrzeba dużej przepustowości, długich tras lub odporności na zakłócenia elektromagnetyczne. Najczęściej realizujemy instalacje optyczne w:
- kampusach biurowych i kompleksach budynków (połączenia między obiektami)
- halach produkcyjnych (silne pola EM od napędów, falowników, spawarek)
- centrach logistycznych i magazynach wysokiego składowania
- centrach danych i serwerowniach (uplinki 40G, 100G, 400G)
- obiektach handlowych i centrach handlowych (szkielety między piętrami)
- obiektach hotelarskich (IPTV i WiFi w setkach pokoi)
- uczelniach i placówkach edukacyjnych (sieci kampusowe)
- infrastrukturze transportowej (dworce, terminale, parkingi)
Praktyczne zastosowania w obiektach komercyjnych: pion teletechniczny w biurowcu (kilkuset metrów światłowodu zamiast multiplikacji szaf rack), połączenie hali produkcyjnej z biurowcem (kabel zewnętrzny, długość 200-500 m), redundantne uplinki w serwerowni (dwa niezależne tory dla wysokiej dostępności), szkielet sieci kampusowej (pierścień łączący 4-6 budynków). W każdym z tych przypadków światłowód oferuje rozwiązanie, którego skrętka miedziana po prostu nie zapewni.
Jak realizujemy instalacje światłowodowe?
Projekt i dobór technologii
Pracę zaczynamy od analizy potrzeb: dystans, przepustowość docelowa, środowisko (wewnątrz, na zewnątrz, w kanalizacji), planowane urządzenia aktywne i wymagania redundancji. Na tej podstawie dobieramy typ włókna (OS2/OM3/OM4/OM5), liczbę włókien w kablu, konstrukcję kabla i sposób zakończenia (SC, LC, MTP/MPO).
Układanie i spawanie

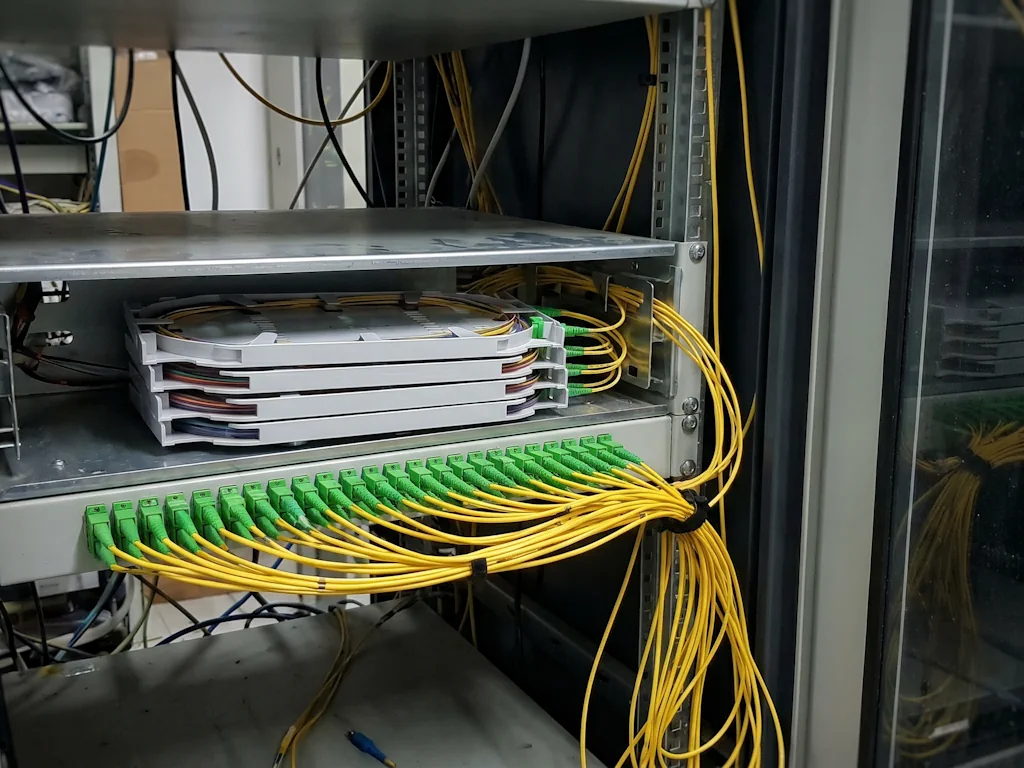

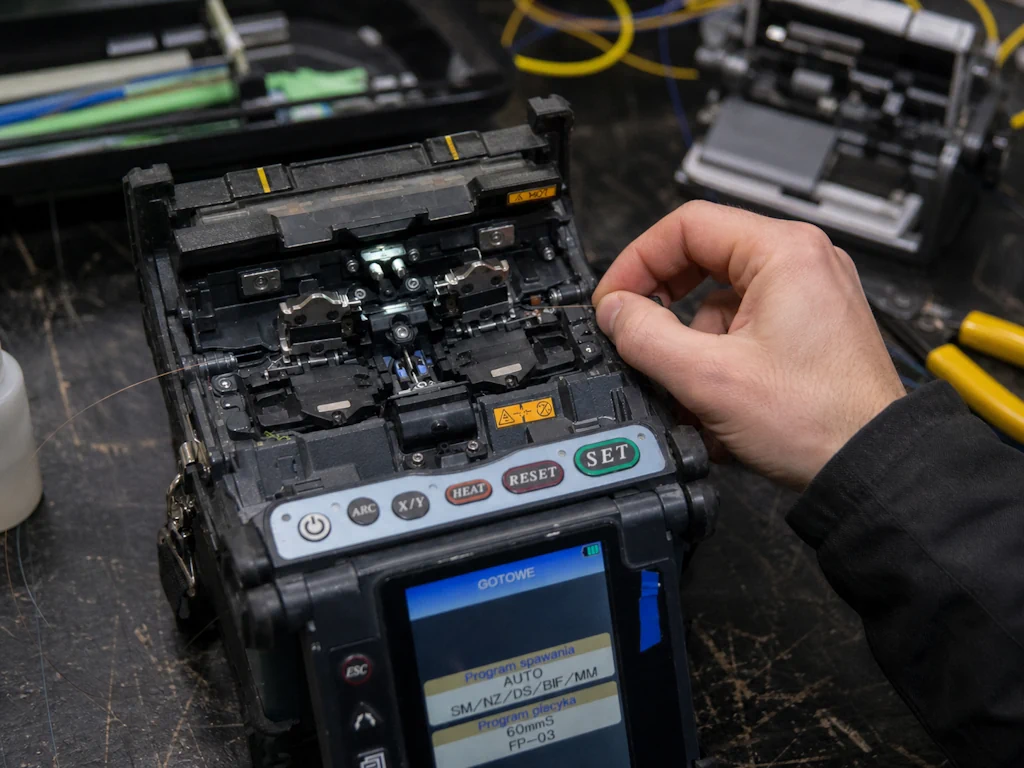

Układamy kable w korytach, kanalizacji teletechnicznej, w ziemi lub przez wdmuchiwanie mikrokabla. Wykonujemy spawanie włókien spawarką jednomodową lub wielomodową, montujemy mufy zewnętrzne i przełącznice światłowodowe ODF w szafach rack. Każdy spaw zabezpieczamy osłonką i dokumentujemy w kasecie spawalniczej.
Pomiary OTDR i certyfikacja

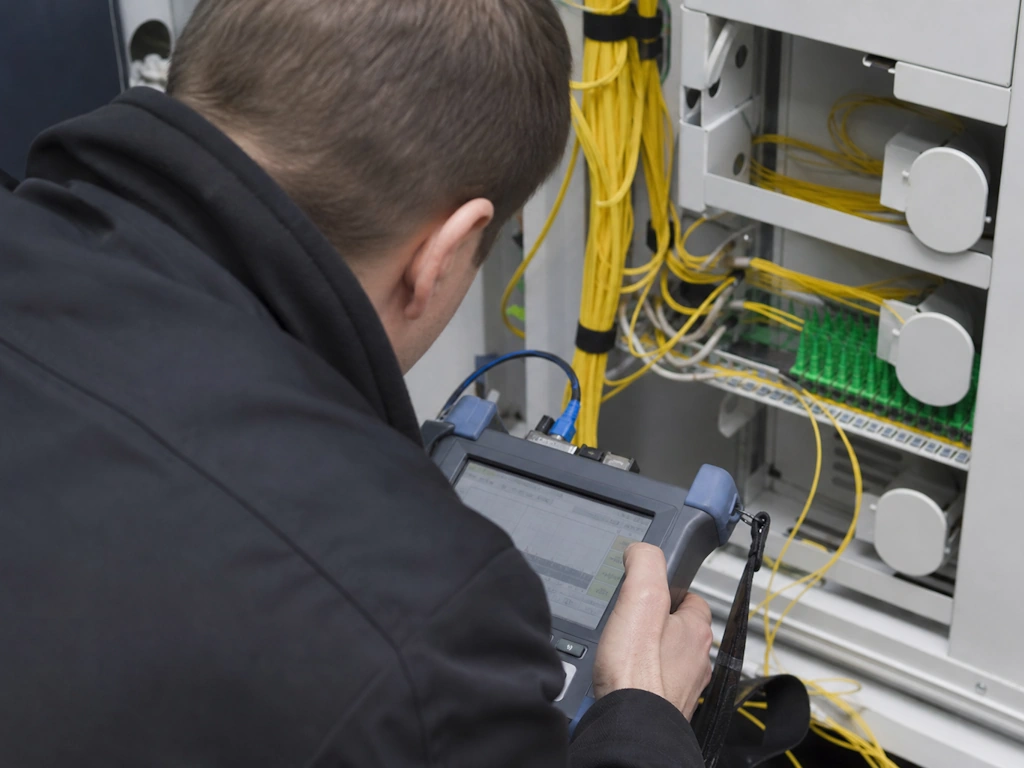

Każdy tor mierzymy z dwóch stron reflektometrem OTDR (na dwóch oknach transmisyjnych dla jednomodu, na jednym dla wielomodu) oraz miernikiem mocy optycznej. Generujemy certyfikat z protokołem każdego włókna i przekazujemy klientowi razem z dokumentacją powykonawczą. Po oddaniu obiektu zapewniamy opiekę serwisową.
Światłowód jako szkielet sieci teleinformatycznej
W większości realizacji światłowód nie jest osobną instalacją - to szkielet, na którym pracuje cała sieć obiektu. Łączy szafy rack na różnych piętrach lub w różnych budynkach, a każda z nich obsługuje swoje okablowanie miedziane do gniazd abonenckich. To klasyczny model typu światłowód do szafy, miedź do biurka, który dziś coraz częściej rozszerza się o światłowód do biurka w obiektach o najwyższych wymaganiach.
Praktyczne scenariusze projektowe: w biurowcu na 8 pięter pion światłowodowy 24-włóknowy (12 włókien OS2 + 12 włókien OM4) łączy serwerownię z każdym piętrem. Pasmo każdego pionowego segmentu to dziś 10G, ale można to bez kosztu okablowania podnieść do 40G lub 100G zmianą modułów SFP. W centrum logistycznym osobny tor światłowodowy obsługuje sieć biurową, osobny - sieć produkcyjną OT, osobny - monitoring CCTV z setkami kamer 4K.
W ELINTEH realizujemy światłowody razem z okablowaniem strukturalnym i innymi instalacjami teletechnicznymi w jednym projekcie. Inwestor otrzymuje spójną infrastrukturę z jednolitą dokumentacją i jednym punktem kontaktu w razie problemów. Tak zaprojektowana sieć działa stabilnie przez 15-25 lat i obsługuje zmiany technologiczne bez konieczności wymiany okablowania pasywnego.
Dlaczego instalację światłowodową warto powierzyć Elinteh?
Doświadczenie w spawaniu i pomiarach
Realizujemy instalacje światłowodowe od pojedynczych pionów w biurowcach po rozbudowane sieci kampusowe i połączenia między obiektami. Spawamy włókna jednomodowe i wielomodowe, mamy doświadczenie w trudnych projektach z udziałem mikrokabli i kanalizacji teletechnicznej.
Pomiary OTDR i certyfikacja
Każdy tor mierzymy reflektometrem OTDR i miernikiem mocy optycznej. Wystawiamy certyfikat zgodności z normami i protokołem pomiarowym dla każdego włókna - dokument, który ma wartość przy każdej rozbudowie, audycie technicznym i sprzedaży obiektu.
Integracja z siecią LAN
Realizujemy światłowody razem z okablowaniem strukturalnym i monitoringiem CCTV w jednym projekcie. Inwestor otrzymuje spójną infrastrukturę słaboprądową od jednego wykonawcy.
Serwis, naprawy i rozbudowa
Po oddaniu obiektu zapewniamy opiekę serwisową: lokalizację uszkodzeń, naprawę przerwanych włókien, rozbudowę sieci o kolejne tory. Mamy spawarki i miernik OTDR w stałej dostępności, co pozwala na szybką reakcję na awarie.
Najczęściej zadawane pytania o światłowody
Jednomodowy czy wielomodowy - co wybrać?
Wielomod (OM3, OM4, OM5) jest tańszy w sprzęcie aktywnym i pracuje na dystansach do 300-550 m, więc to wybór do połączeń w obrębie budynku i kampusu. Jednomod (OS2) wymaga droższych modułów SFP, ale zasięg sięga 10-40 km i jest jedynym wyborem dla połączeń międzybudynkowych powyżej kilkuset metrów. W kampusach często stosujemy oba typy w jednym kablu z zapasem na przyszłą rozbudowę.
Po co wykonywać pomiary OTDR?
OTDR pokazuje cały tor odcinek po odcinku: tłumienie każdego spawu, jakość łączówek, ewentualne mikropęknięcia włókna i odbicia. Bez OTDR mamy tylko sumaryczne tłumienie z miernika mocy - to znacznie mniej informacji w razie awarii lub rozbudowy. Pomiar OTDR jest też podstawą gwarancji producenta okablowania i wymaganiem większości audytów technicznych.
Czy można rozbudować istniejącą instalację światłowodową?
Tak. Najczęściej rozbudowa polega na dospawaniu kolejnych włókien w istniejącej mufie lub przełącznicy ODF, dołożeniu modułów SFP w switchu i podniesieniu pasma uplinka (np. z 10G na 40G lub 100G). Jeśli liczba zaprojektowanych włókien się wyczerpała, dokładamy nowy kabel po istniejącej trasie. Po każdej rozbudowie wykonujemy ponowne pomiary OTDR nowych torów.
Jakich producentów stosujecie?
Pracujemy z renomowanymi producentami okablowania światłowodowego: Corning, R&M, Panduit, CommScope, Belden, Telegärtner oraz Schrack Technik. Spawamy spawarkami klasy Fujikura i Sumitomo, mierzymy reflektometrami EXFO, VIAVI i AFL Noyes. Dobór sprzętu pasywnego dopasowujemy do projektu i preferencji inwestora.
