Dźwiękowy System Ostrzegawczy (DSO)
Projektujemy, instalujemy i serwisujemy dźwiękowe systemy ostrzegawcze zgodne z normą PN-EN 54-16. Elinteh realizuje prace w obiektach użyteczności publicznej, centrach handlowych i halach przemysłowych w całej Polsce.
Czym jest dźwiękowy system ostrzegawczy?
Dźwiękowy System Ostrzegawczy (DSO) to instalacja nagłośnieniowa o specjalnym przeznaczeniu, której zadaniem jest emitowanie komunikatów ewakuacyjnych i alarmowych w sytuacji zagrożenia. W odróżnieniu od zwykłego nagłośnienia DSO musi działać niezawodnie nawet w warunkach pożaru, zaniku zasilania czy uszkodzenia części linii głośnikowej.

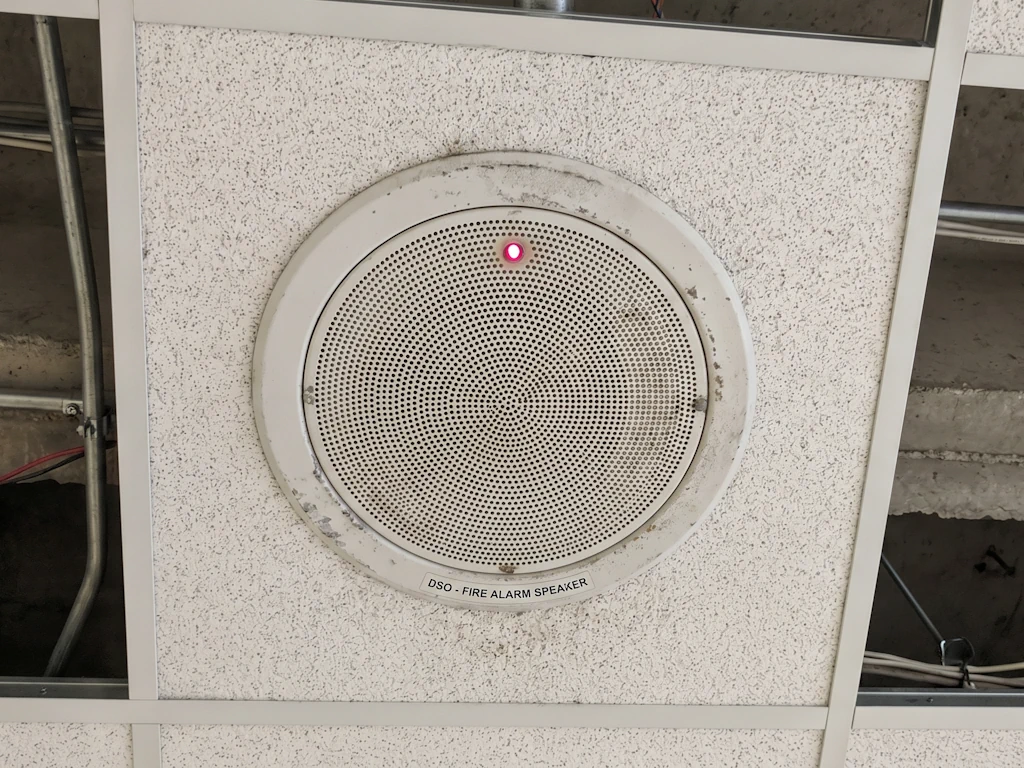

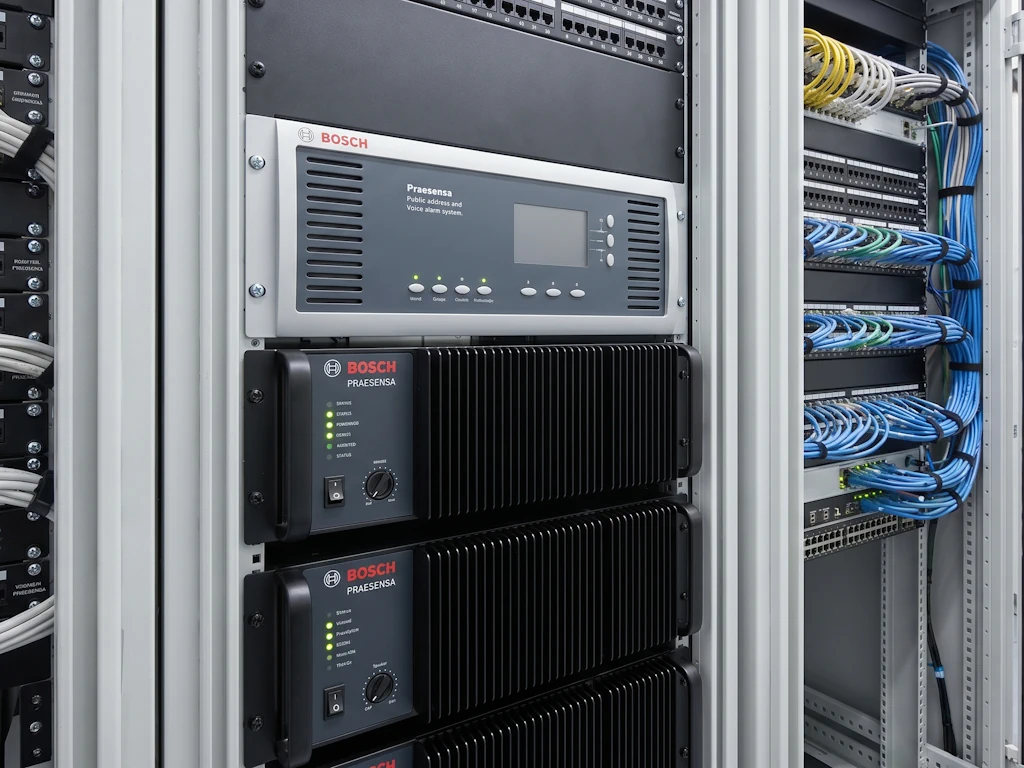

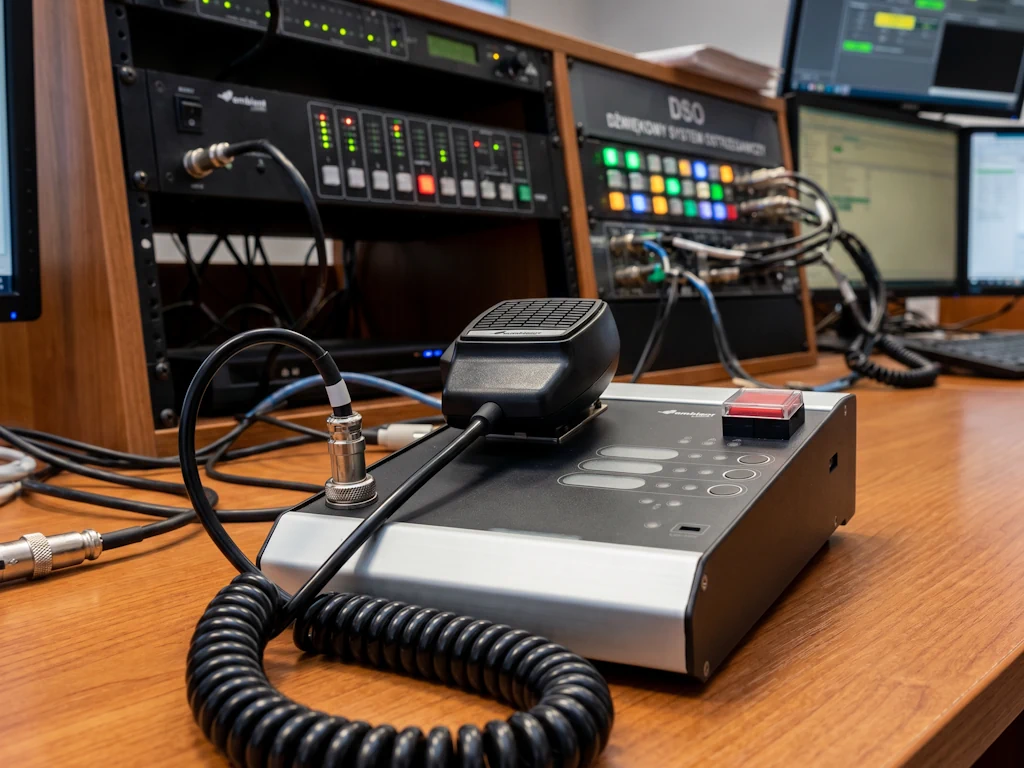

System składa się z centrali DSO, wzmacniaczy mocy, mikrofonu strażaka, mikrofonów stref, głośników certyfikowanych pod kątem nagłośnienia ewakuacyjnego oraz okablowania o podwyższonej odporności pożarowej (typ E30, E90 lub PH30, PH90). Komunikaty ewakuacyjne mogą być uruchamiane automatycznie po sygnale z systemu sygnalizacji pożarowej (SAP) lub ręcznie przez operatora.
W ELINTEH realizujemy DSO zgodnie z normą PN-EN 54-16 i wytycznymi CNBOP-PIB. Każda instalacja kończy się pomiarem zrozumiałości mowy (STI) i protokołem akustycznym wymaganym przy odbiorze przez Państwową Straż Pożarną.
Z czego składa się system DSO?
Każdy dźwiękowy system ostrzegawczy to zestaw współpracujących ze sobą urządzeń, w którym awaria jednego elementu nie może oznaczać utraty zdolności emisji komunikatów w całym obiekcie.
Kiedy DSO jest wymagane przez przepisy?
Obowiązek instalacji dźwiękowego systemu ostrzegawczego wynika z Rozporządzenia Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków. DSO jest wymagane między innymi w:
- budynkach handlowych i wystawowych powyżej 8000 m² powierzchni strefy pożarowej
- kinach, teatrach i salach widowiskowych powyżej 600 osób
- halach sportowych powyżej 1500 osób
- dworcach i terminalach pasażerskich powyżej 500 osób
- budynkach wysokich i wysokościowych (powyżej 25 m) zaliczanych do kategorii ZL I, ZL II, ZL V
- szpitalach i obiektach służby zdrowia z określoną liczbą łóżek
- hotelach powyżej 200 miejsc noclegowych
Pełna lista znajduje się w przepisach. Warto pamiętać, że nawet jeśli przepisy nie wymagają wprost DSO, inwestor lub rzeczoznawca ds. zabezpieczeń przeciwpożarowych może zalecić jego instalację jako element bezpiecznej ewakuacji w obiekcie z dużą liczbą osób.
Jak wygląda realizacja instalacji DSO?
Projekt akustyczny
Opracowujemy projekt obejmujący rozmieszczenie głośników, dobór ich mocy, podział na strefy nagłośnienia oraz scenariusze ewakuacji. Już na etapie projektu wykonujemy symulację pokrycia akustycznego, żeby przewidzieć zrozumiałość mowy w kluczowych punktach obiektu. Dokumentacja jest uzgadniana z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
Montaż i konfiguracja
Układamy okablowanie pożarowe na certyfikowanych trasach, montujemy głośniki, centralę i wzmacniacze, podłączamy mikrofon strażaka. Programujemy strefy, scenariusze ewakuacji i komunikaty głosowe. Integrujemy DSO z systemem SAP, aby alarm pożarowy automatycznie wyzwalał odpowiedni komunikat ewakuacyjny.
Pomiary STI i odbiór
Wykonujemy pomiary zrozumiałości mowy (STI) w każdej strefie i sporządzamy protokół zgodny z normą PN-EN 60268-16. Przygotowujemy dokumentację powykonawczą i wspieramy inwestora podczas odbioru przez Państwową Straż Pożarną. Po odbiorze przechodzimy w tryb opieki serwisowej.
DSO i SAP - jak działają razem?
Dźwiękowy system ostrzegawczy nie pracuje w izolacji. W większości obiektów stanowi część zintegrowanej infrastruktury przeciwpożarowej, w której istotną rolę odgrywa system sygnalizacji pożarowej (SAP).
Schemat współpracy wygląda następująco: czujka SAP wykrywa zagrożenie, centrala SAP klasyfikuje zdarzenie i według scenariusza pożarowego wysyła sygnał do centrali DSO, a ta automatycznie odtwarza komunikat ewakuacyjny w odpowiednich strefach. W obiektach wielokondygnacyjnych komunikat może być różny dla różnych pięter, na przykład „kondygnacje opuścić, kondygnacje wstrzymać ewakuację".
W ELINTEH realizujemy SAP i DSO w ramach jednego, spójnego projektu. To skraca czas budowy, eliminuje problemy z integracją na styku obu systemów i zmniejsza koszt inwestycyjny w porównaniu do zlecania prac dwóm różnym wykonawcom.
Dlaczego instalację DSO warto powierzyć Elinteh?
Doświadczeni projektanci akustyki
Nasi inżynierowie projektują DSO od lat, w tym dla centrów handlowych, biurowców, hal i obiektów użyteczności publicznej. Symulacje akustyczne wykonujemy już na etapie projektu, aby pomiary STI po montażu były zgodne z wymaganiami.
Zgodność z PN-EN 54-16 i PN-EN 54-24
Realizujemy instalacje wyłącznie na komponentach certyfikowanych przez CNBOP-PIB. Centrala, wzmacniacze, głośniki, mikrofon strażaka oraz okablowanie pożarowe muszą tworzyć system zgodny ze świadectwem dopuszczenia. W innym przypadku odbiór nie dojdzie do skutku.
Integracja z SAP w jednym zleceniu
Realizujemy SAP i DSO razem. Jeden projekt, jeden wykonawca, jedno terminowe zakończenie. Mniej koordynacji dla inwestora i brak ryzyka sporów na styku branż.
Pomiary i serwis pogwarancyjny
Wykonujemy cykliczne pomiary DSO wymagane przepisami oraz przeglądy serwisowe. Reagujemy szybko na awarie, mamy zapas części eksploatacyjnych do najczęściej spotykanych central.
Najczęściej zadawane pytania o DSO
Czym różni się DSO od zwykłego nagłośnienia?
Zwykłe nagłośnienie służy do komunikatów codziennych i muzyki tła. DSO musi działać w warunkach pożaru, zaniku zasilania i uszkodzenia części okablowania. Wszystkie komponenty DSO posiadają certyfikat zgodności z normą PN-EN 54 i świadectwo dopuszczenia CNBOP-PIB. Okablowanie ma podwyższoną odporność pożarową (PH30, PH90 lub E30, E90).
Jak często trzeba serwisować DSO?
Przepisy wymagają przeglądów co najmniej raz na kwartał oraz pełnych pomiarów akustycznych co rok. Przegląd obejmuje test centrali, wzmacniaczy, mikrofonu strażaka, kontrolę okablowania, sprawdzenie zasilania awaryjnego i odtworzenie komunikatów testowych. Oferujemy umowy serwisowe dopasowane do harmonogramu obiektu.
Czy DSO można rozbudować po odbiorze?
Tak, ale każda zmiana w systemie (dołożenie głośników, nowa strefa, zmiana komunikatów) wymaga aktualizacji projektu, ponownej konfiguracji centrali oraz powtórzenia pomiarów STI w nowej lub zmienionej strefie. Po większej rozbudowie potrzebny jest aneks do dokumentacji odbiorczej.
Jakie centrale DSO instalujecie?
Pracujemy z centralami wiodących producentów: Bosch Praesensa i Praesideo, TOA, Honeywell ESSER VARIODYN, AMBIENT VES. Dobór centrali zależy od wielkości obiektu, liczby stref, wymagań projektu oraz preferencji inwestora w zakresie integracji z istniejącą infrastrukturą.
Planujesz inwestycję wymagającą DSO?
Skontaktuj się z nami. Po krótkiej rozmowie i zapoznaniu się z dokumentacją obiektu przygotujemy ofertę projektu i montażu dźwiękowego systemu ostrzegawczego. Działamy w całej Polsce.
