Pomiary DSO i zrozumiałości mowy (STI) – protokoły i raporty
Wykonujemy pomiary dźwiękowych systemów ostrzegawczych (DSO) oraz zrozumiałości mowy STI analizatorem klasy 1, zgodnie z normą PN-EN 60268-16. Wystawiamy protokoły akustyczne i raporty pomiarowe wymagane przy odbiorze przez straż pożarną oraz w ramach przeglądów okresowych. Wspieramy inwestora podczas odbioru technicznego. Działamy w całej Polsce.
Czym są pomiary DSO i kiedy są wymagane?
Pomiary dźwiękowego systemu ostrzegawczego (DSO) to procedura weryfikacji, czy komunikaty ewakuacyjne docierają do każdego miejsca w obiekcie z poziomem głośności i zrozumiałości spełniającym wymagania normy PN-EN 60268-16 oraz PN-EN 54-16. Bez prawidłowych pomiarów nie ma odbioru przez Państwową Straż Pożarną, a obiekt nie może uzyskać pozwolenia na użytkowanie.
Pomiary wykonuje się w trzech sytuacjach. Pierwsza to odbiór nowej instalacji - po zakończeniu montażu DSO trzeba wykonać pełen pomiar w każdej strefie nagłośnienia i sporządzić protokół akustyczny dołączany do dokumentacji powykonawczej. Druga to przegląd roczny - przepisy nakładają obowiązek corocznych pomiarów weryfikujących, czy parametry akustyczne nie pogorszyły się przez zużycie głośników, zmiany aranżacji wnętrz lub modyfikacje obiektu. Trzecia to pomiary po modernizacji - dołożenie głośników, zmiana układu pomieszczeń, wymiana centrali wymaga ponownego pomiaru zmienionej strefy.
W ELINTEH wykonujemy pomiary mierzącymi klasy 1 zgodnie z PN-EN 61672. Każdy pomiar kończymy protokołem zgodnym z wymaganiami normy oraz CNBOP-PIB - dokumentem akceptowanym przez Państwową Straż Pożarną podczas odbioru obiektu.
Co konkretnie mierzymy w obiekcie?
Pełen pomiar DSO obejmuje cztery główne parametry akustyczne. Każdy z nich opisuje inną cechę nagłośnienia ewakuacyjnego i razem decydują o tym, czy system spełnia wymagania normy.
W jakich obiektach wykonujemy pomiary?
Pomiary DSO wykonujemy w całej Polsce - dojeżdżamy do obiektów na zlecenie wykonawców systemu, inspektorów nadzoru, zarządców budynków, rzeczoznawców ds. zabezpieczeń przeciwpożarowych oraz bezpośrednio inwestorów. Najczęściej mierzymy DSO w:
- centrach handlowych, galeriach i sklepach wielkopowierzchniowych
- hotelach, restauracjach, salach konferencyjnych
- kinach, teatrach, salach widowiskowych i obiektach sportowych
- biurowcach, w tym budynkach wysokich i wysokościowych
- halach produkcyjnych, magazynach wysokiego składowania
- obiektach szpitalnych, placówkach służby zdrowia, domach opieki
- dworcach, terminalach pasażerskich, parkingach wielopoziomowych
- placówkach edukacyjnych i obiektach użyteczności publicznej
Każdy z tych obiektów ma własną specyfikę akustyczną - inne wymagania ma pomiar w dużej hali sportowej z długim czasem pogłosu, a inne w pokojach hotelowych z miękkimi powierzchniami pochłaniającymi dźwięk. Doświadczenie w różnych typach obiektów pozwala nam szybko ocenić, gdzie zaplanować punkty pomiarowe i jakie zjawiska akustyczne mogą wpłynąć na wynik STI.
Jak przebiega pomiar DSO w obiekcie?
Przygotowanie do pomiaru
Zapoznajemy się z dokumentacją projektową DSO, planem rozmieszczenia głośników i podziałem obiektu na strefy ewakuacji. Na tej podstawie planujemy siatkę punktów pomiarowych zgodną z wymaganiami normy - typowo jeden punkt na 50-100 m² w pomieszczeniach standardowych, gęsta siatka w obiektach o trudnej akustyce. Termin wizyty uzgadniamy elastycznie, również w godzinach po pracy lub w weekendy.
Pomiar w obiekcie

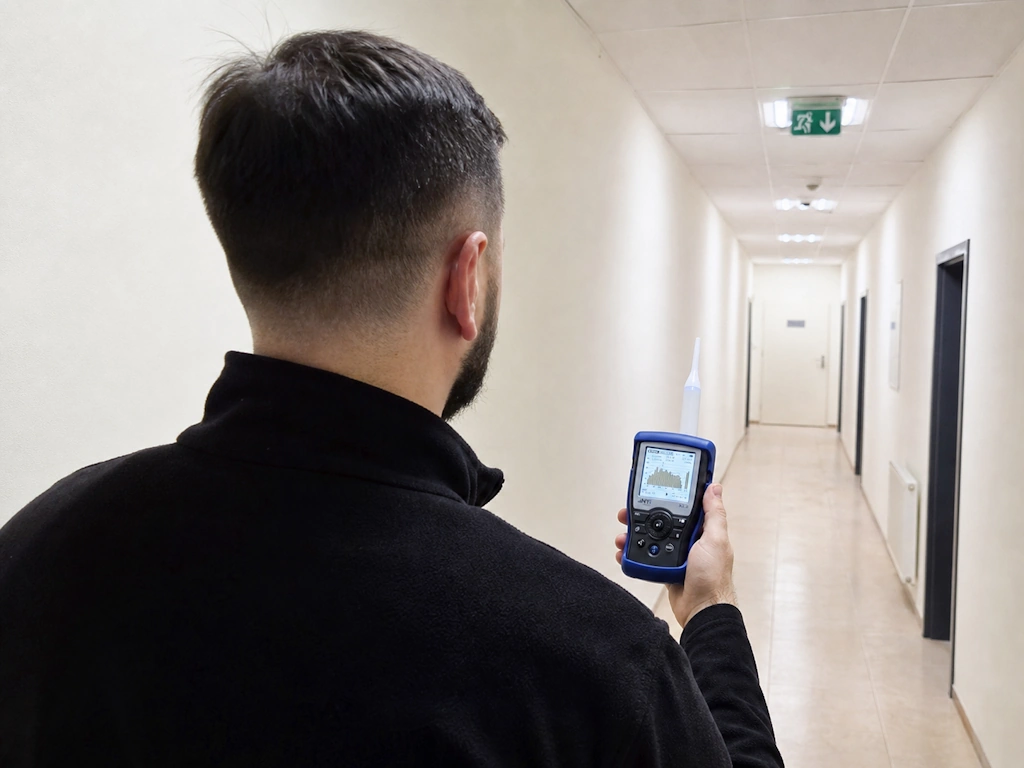

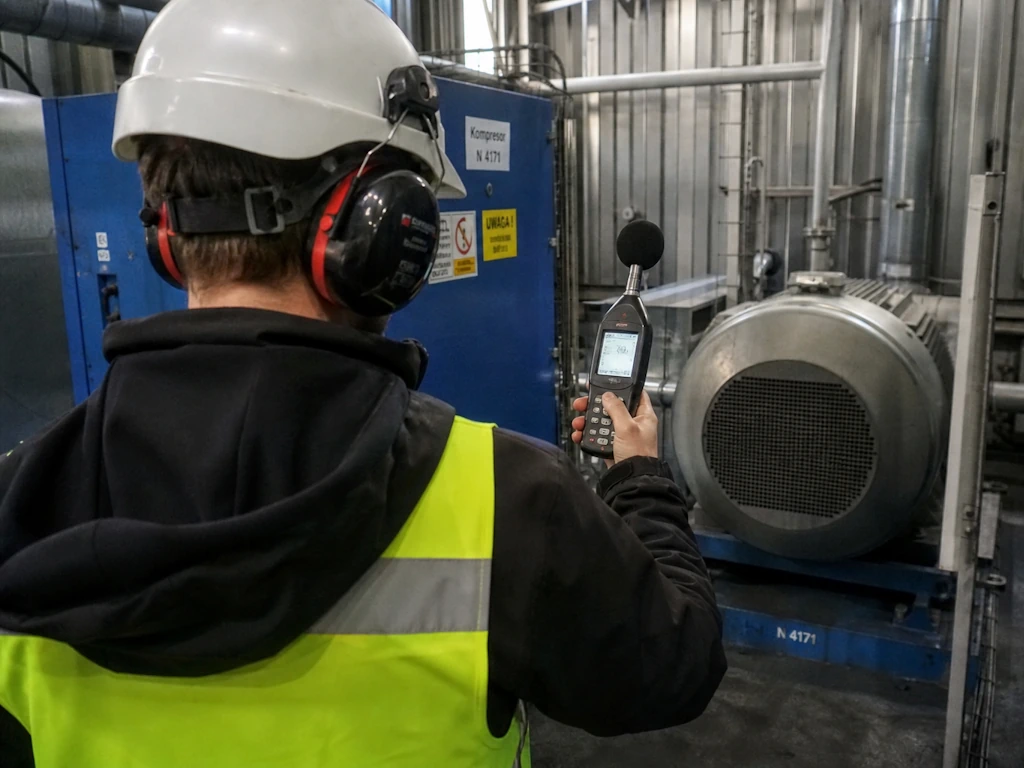

Wykonujemy pomiary mierzącymi klasy 1 zgodnie z PN-EN 61672. Mierzymy STI metodą referencyjną (sygnał MLS lub IRS), poziom dźwięku komunikatu i tła, czas pogłosu RT60. Sprawdzamy funkcjonalnie scenariusze ewakuacji, mikrofon strażaka, przełączanie na akumulatory i nadzór linii głośnikowych. Pomiar typowego obiektu zajmuje od kilku godzin do dwóch dni roboczych.
Protokół i wsparcie odbioru
Sporządzamy protokół pomiarowy zgodny z wymaganiami normy i CNBOP-PIB - dokument akceptowany przez Państwową Straż Pożarną. Protokół zawiera plany obiektu z punktami pomiarowymi, tabele wyników STI/Lp/RT60 i ocenę zgodności z wymaganiami. W razie wyników poniżej wymagań wskazujemy konkretne kierunki modernizacji. Wspieramy inwestora podczas odbioru przez PSP.
Co zrobić, gdy wynik pomiaru jest niezadowalający?
Niski wskaźnik STI lub niedostateczny poziom dźwięku w jakiejś strefie nie zawsze oznacza błąd montażu - czasem wynika ze zmian w obiekcie, demontażu sufitu podwieszanego, postawienia regałów wysokiego składowania lub zmiany przeznaczenia pomieszczenia. W każdej takiej sytuacji protokół pomiarowy pokazuje, w którym konkretnie miejscu i o ile parametr odbiega od wymagań, a to pozwala dobrać rozwiązanie modernizacyjne bez gospodarki na ślepo.
Najczęstsze kierunki naprawy: dołożenie głośników w strefie z niskim STI, zmiana modelu głośnika na model o większym kącie pokrycia akustycznego, wymiana wzmacniacza na model o większej mocy, zmiana komunikatu na wolniej wymawiany lub modyfikacja akustyki pomieszczenia (panele dźwiękochłonne na suficie hal i atrów). Po każdej modernizacji wykonujemy ponowny pomiar zmienionej strefy i wystawiamy aneks do protokołu.
W ELINTEH oferujemy też kompleksowy projekt i montaż DSO oraz integrację z SAP. Jeśli pomiary wykażą konieczność większej przebudowy, możemy wykonać projekt modernizacji i prace montażowe w ramach jednego zlecenia. Klient otrzymuje protokół wyjściowy, projekt naprawczy, wykonanie i protokół końcowy w jednym pakiecie.
Dlaczego pomiary DSO warto powierzyć Elinteh?
Setki wykonanych pomiarów
Pomiary DSO wykonujemy od lat w różnych typach obiektów - centrach handlowych, biurowcach, halach produkcyjnych, hotelach, obiektach sportowych i użyteczności publicznej. To doświadczenie pozwala nam szybko zaplanować siatkę pomiarową i przewidzieć, gdzie mogą wystąpić problemy z STI.
Mierniki klasy 1 i normy PN-EN
Pracujemy mierzącymi klasy 1 (PN-EN 61672) z aktualnymi świadectwami wzorcowania. Pomiary wykonujemy zgodnie z metodyką PN-EN 60268-16 (STI) i PN-EN 54-16 (DSO). Protokoły są w pełni zgodne z wymaganiami CNBOP-PIB i akceptowane przez Państwową Straż Pożarną.
Pomiar i modernizacja w jednym
Jeśli wynik pomiaru wskazuje na konieczność modernizacji DSO, wykonamy projekt i prace naprawcze w ramach jednego zlecenia. Klient otrzymuje protokół wyjściowy, propozycję rozwiązania, wycenę, wykonanie i protokół końcowy zamiast szukać kolejnego wykonawcy.
Stała opieka i pomiary cykliczne
Oferujemy umowy serwisowe obejmujące coroczne pomiary DSO i przeglądy systemu. Stały terminarz i pamięć o terminach po stronie wykonawcy, klient nie musi pilnować, kiedy zbliża się obowiązkowy roczny pomiar - dzwonimy z wyprzedzeniem i rezerwujemy termin.
Najczęściej zadawane pytania o pomiary DSO
Ile trwa pomiar DSO w obiekcie?
Czas zależy od wielkości obiektu i liczby stref ewakuacji. Pomiar DSO w mniejszym biurowcu zajmuje połowę dnia, w średnim centrum handlowym 1-2 dni robocze, a w dużym obiekcie z dziesiątkami stref nawet 3-4 dni. Pomiar wymaga zgaszenia tła akustycznego (pracujące maszyny, klimatyzacja), więc często umawiamy się na godziny wieczorne, weekendy lub okresy zamknięcia obiektu.
Czy musimy zatrzymać pracę obiektu na czas pomiaru?
Nie zawsze. W obiektach z umiarkowanym tłem akustycznym pomiar wykonujemy podczas normalnej pracy, ograniczając się do okresów ciszy. W halach produkcyjnych z bardzo wysokim tłem (powyżej 75 dB) pomiar wymaga wyłączenia maszyn na 30-60 minut na strefę. Termin uzgadniamy z zarządcą obiektu, oferujemy też pracę w godzinach nocnych i weekendowych.
Co zawiera protokół pomiarowy?
Protokół zawiera: dane obiektu i identyfikację systemu DSO, użytą aparaturę pomiarową ze świadectwami wzorcowania, plan obiektu z zaznaczonymi punktami pomiarowymi, tabelę wyników STI/Lp/RT60 dla każdego punktu, ocenę zgodności z normą oraz ewentualne uwagi i zalecenia modernizacyjne. Protokół jest dokumentem akceptowanym przez PSP podczas odbioru obiektu.
Co jeśli wynik nie spełnia wymagań?
Protokół pokazuje dokładnie, w której strefie i o ile parametry odbiegają od wymagań - to konkretna informacja, na podstawie której można zaplanować modernizację. Wskazujemy kierunek naprawy: dołożenie głośników, zmianę modelu, korektę akustyki pomieszczenia. Po wykonaniu prac mierzymy ponownie zmienioną strefę i wystawiamy aneks do protokołu.
Potrzebujesz pomiarów DSO przed odbiorem albo na coroczny przegląd?
Skontaktuj się z nami. Po krótkiej rozmowie i zapoznaniu się z dokumentacją systemu zaproponujemy termin i przygotujemy ofertę pomiaru DSO. Działamy w całej Polsce, oferujemy też pomiary w godzinach nocnych i weekendowych.
